美国LIGHTHOUSE3013操作手册
文章出处:技术评测 作者:admin 人气:
美国LIGHTHOUSE3013操作手册
型号:3013
版本2.60
旭阳天地科技有限公司

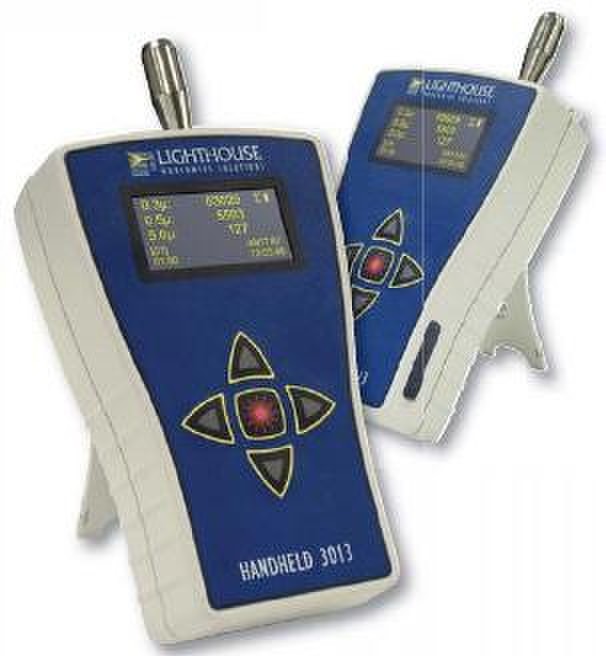

本操作指南描述了如何使用Lighthouse HANDHELD 3013空气粒子计数器.
这种型号数字代表了所测量的*小的粒径范围.数字“3013”表示在0.1CFM时*小的通道为0.3μm.
HANDHELD使用激光器二极管为激光光源并收集粒子反射光.粒子反射从激光管中发出来的光.这种可收集的光被收集并且集中在光电效应管上,它可以把光束转换成电子脉冲.这种脉冲可以计算并且可以根据它们的高度测量出粒子范围.结果以相应的粒径通道的粒子数显示出来.
(注意:检查包裹外包装的震动标记;它是否为红色或者清楚?如果它为红色,表明它在运输过程中受到了震动.请确认它的功能和装置.)
仪器在工厂中已完成检测和试验,并且准备签收.当收到货物时应检查包装箱是否有损坏.如果包装箱损坏,应立即通知承运商.
如果包装箱损坏了,小心打开它并在使用前检测已打碎的部件,刮痕,凹陷及其它有损坏的部分.
3.操作
这一章描述如何使用HANDHELD空气粒子计数器.
这一章中的说明将以HANDHELD 3013型号仪器的粒径通道为准,除非特别说明.
仪表按键说明:
中间的按键:确认键、开机键(按3秒自动开机)
左边的按键:功能键、返回键,按此键会进入当前菜单或返回上一级菜单
右边的按键:向右选择
上边的按键:向上选择
下边的按键:向下选择
将HANDHELD仪器从箱子里取出,开始使用仪器,按如下步骤完成.
1.把仪器放在你准备检测的地方.
2.如果仪器电池电量不够,需要插上AC电源充电.
3.充电完毕后,从采样口处去除黑色保护帽。
4.按住中部方形按键3秒直至仪器开机后松开,显示主界面。
5.按下左边按键,显示仪器状态(Status),数据表格(DataList),仪器设置(Configure),服务(Service,厂家专用)及关闭电源(Power Off)的选项,通过上下键来选择,确定选择按中部方形按键,设定完成按左键退出。在Configure界面中可设置采样方式(Mode)、采样时间(Sample Time)、循环次数(Cycles)、报警通道(Alarm)、报警值(Threshold)、仪器时间(Time、Date)及密码(Password)等。将光标移动到Main字符上,按中部方形按键即返回主界面。
关机:按左键进入主菜单,选择POWER OFF,当出现CONFIRMATION后按确认键(中间的按键)
Configure菜单下的名词解释:
采样方式(Mode)有3种选择:AUTO(自动采样,显示粒子个数)、CONC(浓度显示,显示的是单位体积里的浓度,E#表示10的#次方)、BEEP(粒子个数超过设置的个数后就发出报警声音).
采样时间(Sample Time):采样时间一般推荐采样1分钟,即01:00,如果要修改,可通过上下键、右键进行加减。
循环次数(Cycles):出厂默认次数是00,表示无休止的循环,如果不关机就一直工作下去;如果修改成01,就只采样一次就停下来。
报警通道(Alarm)、报警值(Threshold):只能选择一个通道,当达到这个通道的报警值后,仪器就报警提示。
点击咨询底价
型号:3013
版本2.60
旭阳天地科技有限公司
- 介绍
本操作指南描述了如何使用Lighthouse HANDHELD 3013空气粒子计数器.
这种型号数字代表了所测量的*小的粒径范围.数字“3013”表示在0.1CFM时*小的通道为0.3μm.
HANDHELD使用激光器二极管为激光光源并收集粒子反射光.粒子反射从激光管中发出来的光.这种可收集的光被收集并且集中在光电效应管上,它可以把光束转换成电子脉冲.这种脉冲可以计算并且可以根据它们的高度测量出粒子范围.结果以相应的粒径通道的粒子数显示出来.
- 打开 检查 和安装
(注意:检查包裹外包装的震动标记;它是否为红色或者清楚?如果它为红色,表明它在运输过程中受到了震动.请确认它的功能和装置.)
仪器在工厂中已完成检测和试验,并且准备签收.当收到货物时应检查包装箱是否有损坏.如果包装箱损坏,应立即通知承运商.
如果包装箱损坏了,小心打开它并在使用前检测已打碎的部件,刮痕,凹陷及其它有损坏的部分.
型号 |
Lighthouse Handheld 3013 |
|
*小粒直径 | 0.3µM | |
通道数 | 3 | |
标准通道 | 0.3, 0.5, 1.0µm, | |
流量控制 | 0.1 CFM | |
显示屏幕 | Touch Screen 1/4 VGA | |
零顾虑器 | <1 / 5 minutes | |
测量效率 | 50%@0.3µm,其他100% | |
Light Source | Laser Diode | |
*大浓度 @ 保证5%错误率 |
4,000,000 Particles / Ft3 | |
流量 | Internal | |
真空泵 | Carbon Vane | |
测量模式 |
Concentration, Manual, Automatic, Audio Cumulative / Differential |
|
数值储存 | 1000, rotating buffer | |
屏幕构造 |
Static Dissipative (ESD Safe) ABS |
|
电源 |
AC Adapter 100-240VAC 50/60 Hz |
|
电池/连续工作时间 |
Li-Ion (Removable) 4 hours |
|
尺寸 |
4.2″ (w) x 6.5″ (h) x 1.9″ (d) [10.5 x 16.5 x 4.8 cm] |
|
重量 | 0.68Kg | |
3.操作
这一章描述如何使用HANDHELD空气粒子计数器.
这一章中的说明将以HANDHELD 3013型号仪器的粒径通道为准,除非特别说明.
仪表按键说明:
中间的按键:确认键、开机键(按3秒自动开机)
左边的按键:功能键、返回键,按此键会进入当前菜单或返回上一级菜单
右边的按键:向右选择
上边的按键:向上选择
下边的按键:向下选择
将HANDHELD仪器从箱子里取出,开始使用仪器,按如下步骤完成.
1.把仪器放在你准备检测的地方.
2.如果仪器电池电量不够,需要插上AC电源充电.
3.充电完毕后,从采样口处去除黑色保护帽。
4.按住中部方形按键3秒直至仪器开机后松开,显示主界面。
5.按下左边按键,显示仪器状态(Status),数据表格(DataList),仪器设置(Configure),服务(Service,厂家专用)及关闭电源(Power Off)的选项,通过上下键来选择,确定选择按中部方形按键,设定完成按左键退出。在Configure界面中可设置采样方式(Mode)、采样时间(Sample Time)、循环次数(Cycles)、报警通道(Alarm)、报警值(Threshold)、仪器时间(Time、Date)及密码(Password)等。将光标移动到Main字符上,按中部方形按键即返回主界面。
关机:按左键进入主菜单,选择POWER OFF,当出现CONFIRMATION后按确认键(中间的按键)
Configure菜单下的名词解释:
采样方式(Mode)有3种选择:AUTO(自动采样,显示粒子个数)、CONC(浓度显示,显示的是单位体积里的浓度,E#表示10的#次方)、BEEP(粒子个数超过设置的个数后就发出报警声音).
采样时间(Sample Time):采样时间一般推荐采样1分钟,即01:00,如果要修改,可通过上下键、右键进行加减。
循环次数(Cycles):出厂默认次数是00,表示无休止的循环,如果不关机就一直工作下去;如果修改成01,就只采样一次就停下来。
报警通道(Alarm)、报警值(Threshold):只能选择一个通道,当达到这个通道的报警值后,仪器就报警提示。
